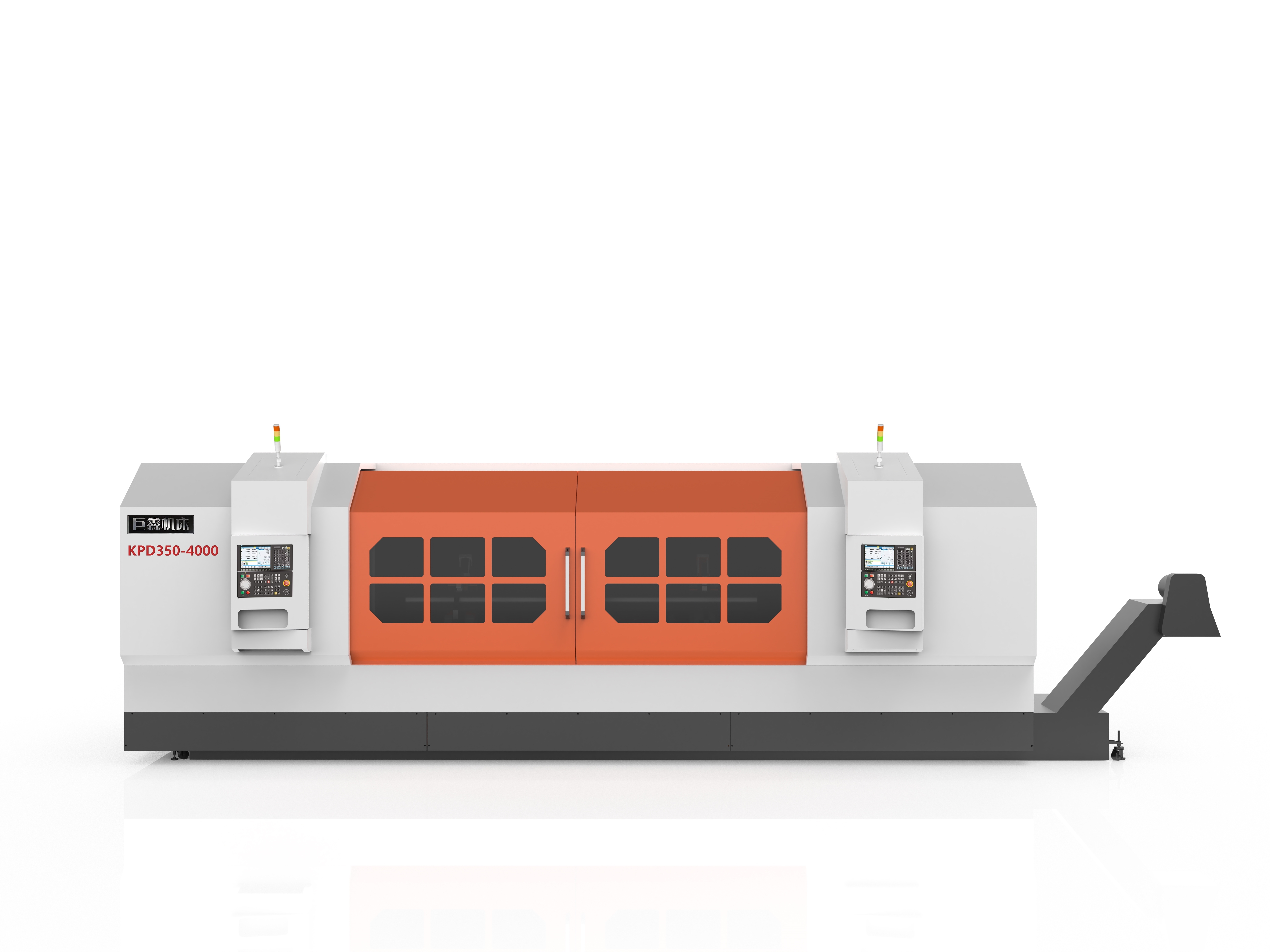

重型平床身銑打機是大型軸類、盤類零件加工的“力量擔當”，專用于加工重量達數噸(如風電主軸、船舶發動機曲軸)、長度超過3米的高硬度零件(如硬度HRC40-50的合金鋼)，其平床身結構(水平布局)搭配重型導軌(如靜壓導軌或重載滾柱導軌)與高扭矩主軸(功率≥30kW)，能夠承受重切削(如銑削余量10-20mm)與高精度中心孔加工需求。規范的操作流程是保障加工安全與精度的關鍵，以下為重型平床身銑打機的標準操作流程詳解。
一、操作前準備：
•人員資質：操作人員需持有機床操作證(或經過廠家培訓)，熟悉機床結構(如主軸轉速范圍、導軌承載極限)與安全規程(如緊急停機按鈕位置)。
•環境檢查：清理機床周?chē)s物(避免工件或工具掉落砸傷)，檢查地面平整度(平床身要求基礎水平度≤0.1mm/m，防止機床運行時振動)；確認車間通風良好(重切削時產生的油霧需及時排出)。
•機床狀態：檢查液壓系統(壓力≥6MPa，確保頂尖頂緊力足夠)、潤滑系統(導軌與絲杠的潤滑油位在標定范圍內，油質無乳化)，手動盤車(低速旋轉主軸，檢查有無卡滯)；安裝并校準平口鉗(或雙頂尖系統)——平口鉗需固定在工作臺上(用百分表檢測鉗口平面度≤0.02mm)，雙頂尖則需調整尾座頂尖與主軸頂尖的同軸度(偏差≤0.01mm)。
•工件裝夾：對于軸類零件(如風電主軸)，使用平口鉗夾持(夾持長度≥工件總長的1/3，避免受力變形)或雙頂尖頂持(前端頂尖為固定頂尖，后端頂尖為彈性頂尖，防止工件軸向竄動)；對于盤類零件(如齒輪毛坯)，用壓板螺栓固定在工作臺上(壓板分布均勻，壓緊力適中，避免工件翹曲)。裝夾后，用百分表檢測工件端面與主軸軸線的垂直度(≤0.02mm)及中心位置(與程序設定一致)。
二、加工過程控制：
•參數設置：根據工件材質(如45#鋼、合金鋼)與加工要求(如銑削深度、中心孔直徑)，在數控系統中輸入合理參數——主軸轉速(如銑削硬度HRC45的鋼件，轉速800-1200rpm；加工軟鋼，轉速1500-2000rpm)、進給量(粗加工時0.1-0.3mm/r，精加工時0.05-0.1mm/r)、切削深度(粗加工5-10mm，精加工1-2mm)；對于中心孔加工，選擇合適的中心鉆(如A型中心鉆直徑φ3-φ8mm，B型帶護錐)及切削參數(轉速1000-1500rpm，進給量0.02-0.05mm/r)。
•試運行：?jiǎn)?dòng)機床低速運轉(主軸轉速500rpm，進給量0.01mm/r)，觀察各軸運動是否平穩(無異常噪音、振動)，檢查液壓頂尖的頂緊力(通過壓力表確認≥5MPa)；手動操作刀具接近工件(距離工件表面5-10mm)，確認程序路徑無誤(無碰撞風險)。
•正式加工：?jiǎn)?dòng)自動加工程序，操作人員需全程監控——觀察切削狀態(切屑顏色與形狀：正常為銀灰色螺旋狀，若切屑發藍說明切削溫度過高，需降低轉速或進給量)；檢查液壓系統壓力(保持穩定，若壓力驟降需停機檢查)；每加工30-60分鐘，停機測量工件尺寸(如用千分尺檢測銑削后的端面平面度、中心孔直徑)，必要時調整參數(如修正刀具磨損導致的尺寸偏差)。
三、加工后處理：
•停機操作：加工完成后，先停止進給(將進給軸歸零)，再降低主軸轉速至怠速(500rpm)，最后關閉主軸電機與液壓系統；清理機床工作臺上的切屑(用鐵鉤或壓縮空氣吹除，避免劃傷導軌)，擦拭主軸錐孔(用干凈的軟布蘸取潤滑油，防止切屑?xì)埩魧?dǎo)致刀具安裝偏斜)。
•工件拆卸：松開平口鉗夾具(或退出尾座頂尖)，用吊具(如行車或叉車)平穩吊運工件(避免碰撞機床)，檢查工件加工質量(如端面平面度≤0.03mm、中心孔同軸度≤0.01mm)，合格后轉入下一道工序。
•機床維護：清理導軌與絲杠上的油污(用煤油或?qū)Ｓ们逑磩?，補充潤滑油(導軌油位至標定線)；檢查刀具磨損情況(如銑刀刃口崩缺需更換)，記錄本次加工參數(如主軸轉速、進給量、切削深度)，為后續同類零件加工提供參考。
重型平床身銑打機的標準操作流程是“安全-精度-維護”的系統工程。從操作前的環境與工件檢查，到加工中的參數控制與動態監控，再到加工后的清理與維護，每一步都直接影響設備的壽命與加工質量。只有嚴格遵循流程規范，才能充分發揮重型平床身銑打機的“重載高精”優勢，為大型零件的制造提供可靠保障。
